KEB Elevator & Escalator "KEB COMBIVERT F5"
The compact and powerful KEB COMBIVERT F5 frequency controls/servo controllers provide maximum control over a variety of lifting machines for a smooth yet dynamic drive.

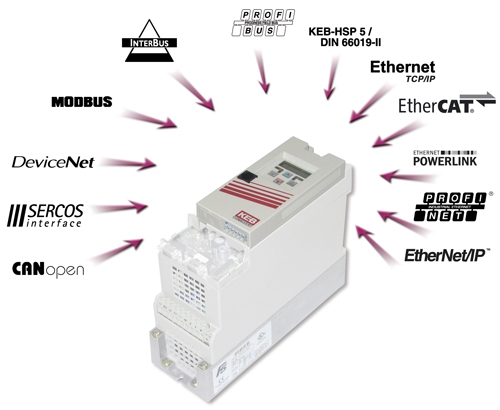

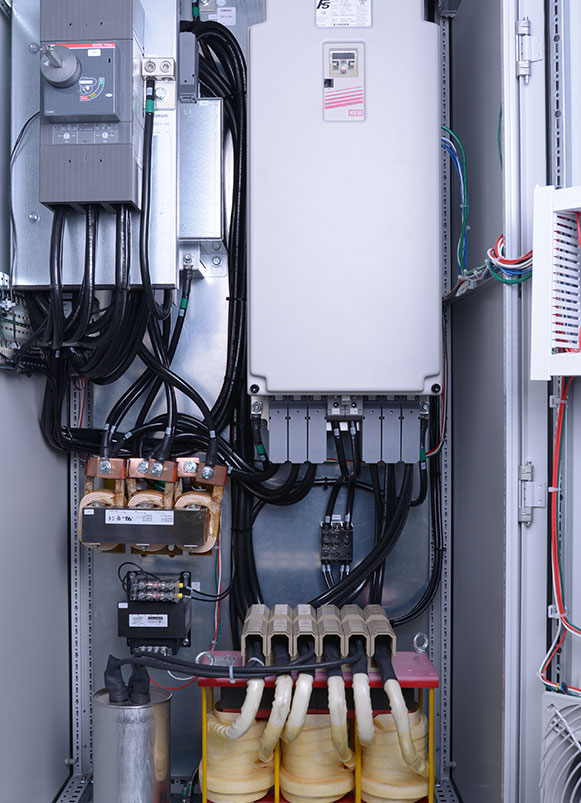

Flexible connection options allow for easy integration in virtually all elevator controls and quick start-up periods.
KEB-F5.pdf
KEB_F5_v3_21-Rev1A-08_2014.pdf
KEB_F5_LCD-v3_33-Rev1B-SHORT_.pdf
KEB_Quick-Start-Up-Guide-00F5LUZK3000-LCD.pdf
KEB_ct_dr_000000052f5_en-1.pdf
Filters to Reduce Harmonic Distortion in Elevator Applications.
Due to some products’ long lead times, buildings that require low harmonic distortion must find another alternative. KEB has a full line of available harmonic filters to fill this need in the market. This article expands on the technical features, certifications, and benefits of our filters to reduce harmonic distortion in elevator applications.
What is Harmonic Distortion?
Harmonic distortion comes from VFDs sending current to a motor. The IGBTs inside the VFD create something called pulse width modulation that allows variable control of the speed and torque of a motor. The downside of this PWM is harmonic distortion that, when unchecked, can produce negative effects on a motor and sensitive electronics.
For more info, check out: Harmonic Filters for Reducing VFD Distortion
How Harmonic Filters Help
The purpose of a harmonic filter is to reduce harmonic distortion and its adverse effects on the motors and other nearby electronics. For elevator applications in a hospital, airport, or laboratory setting, these electronic distortions can negatively effect other electrical systems such as a building’s heating and air conditioning system.
KEB Harmonic Filter – Quick Facts
Assembled at KEB
UL Certified device
NEMA 1 rated options for larger units (Enclosure and standalone unit)
Both 230 and 480 voltage class options
Fulfills IEEE 519 Standard
Harmonic Distortion ≤ 8%
Low loss design
Improves energy efficiency
Protects drive and regen from line side disturbances or transients
Decreases current ripple on DC Bus capacitors
Increases lifespan and less heating of electrical components
keb_harmonic_filter_00U0HU0-K081.pdf
keb_emc_combiline_ct_dr_00000005lin_en-1-3.pdf
keb_combiline_00U0HU0-K084_00-1.pdf
Read more about harmonic filters: Elevator Drive Q & A
Download Product manuals and catalogs on our product page: Harmonic Filters
Conclusion
Harmonic filters are designed to reduce harmonic distortion and KEB’s line of filters fill a need for elevator professionals working on new construction or modernizations. If you want to know more, a KEB elevator application engineer can walk you through the process of selecting a harmonic filter to your elevator machine room and meet your building’s requirements.
Unique Harmonic Filter Design
The KEB harmonic filters utilize a patented design incorporating the inductor windings on a common core. This common core design provides the following advantages over competitor harmonic filters:
High damping of mainline voltage overshoot
Minimal oscillations due to rapid load changes
Increased lifetime of intermediate DC bus capacitors due to the trapezoidal output of the voltage waveform (less DC bus ripple)
Negligible DC bus voltage drop at full load
Parallel operation of several VFDs from a single harmonic filter
Low capacitive reactive power at idle or low loads
UL Rated Harmonic Filter Sizes
KEB harmonic filters utilize three-phase capacitors in a delta configuration. The three-phase capacitor design increases the symmetry and helps to protect the VFD from voltage surges in the event of a phase failure.
All three phases are disconnected simultaneously in the event of a capacitor failure. A phase failure on a competitor’s harmonic filters using single-phase capacitors can result in a severe voltage imbalance and cause damage to the VFD input stage.
KEB harmonic filters are available specifically for applications with 480VAC, 60hz mains, or 400VAC (380), 50Hz mains.
KEB harmonic filters are UL rated and available in sizes ranging from 23A to 400Amp rated input current.
All KEB harmonic filters incorporate a circuit protection device on the capacitor banks of the harmonic filter. The capacitor banks are mounted independently of the inductor core assembly to allow for increased mounting flexibility.
Capacitor contactor option available to disconnect the capacitor bank when the machine is idle.
KEB harmonic filters utilize lug-style power connections and can be equipped with a line sync module for use with the KEB R6 line regenerative unit.
KEB Harmonic Filters Performance
KEB has developed a line of harmonic filters designed to be used on the input of a 6-pulse full-wave rectifier. The standard KEB harmonic filter line is designed to reduce the total harmonic distortion (THD) of both current and voltage on the main input line to a maximum of 8%. This level is valid for an Isc /IL ≥ 20.
As an example of the effectiveness of the KEB harmonic filter, the following waveforms show the advantages of using a KEB harmonic filter.
Voltage and current at the mainline – no line choke
Without a line choke, high current peaks (5 to 10 times the RMS value) occur, resulting in a high ripple current in the DC bus of the motor control. This also means higher ripple voltage on the DC bus which can lead to torque ripple or reduced torque output from the motor.
Voltage and current with line choke impedance = 3% 480V/60Hz (4% 400V/50Hz)
With inductance (line choke), the peak amplitude of the current is reduced to a range of 3 to 5 times the RMS value. This means a lower ripple current in the DC bus of the motor control. This reduces heating in the capacitors and effectively extends the lifetime by a factor of two.
Voltage and current with the harmonic filter THDI < 8%
With the harmonic filter, the line-side current is sinusoidal.
The peak amplitude of the current is 1.4 times the RMS value. The filter output provides a nearly ideal rectangular voltage and current waveform into the motor control resulting in diode conduction of almost 180 degrees.
The voltage on the DC bus is practically flat, and the DC bus capacitors see minimum ripple current, resulting in a further extension of life to 3+ times the nominal.
Furthermore, the average voltage value of the DC bus does not sag much compared to the first two cases. The result is more motor torque at higher speeds.
KEB Hakkında
KEB ANTRIEBSTECHNIK, Almanya merkezli bir endüstriyel şirkettir ve çeşitli endüstriler için otomasyon çözümleri geliştirmekte ve üretmektedir. Şirket 1972 yılında kurulmuş ve sürücü teknolojisi, kontrol teknolojisi ve otomasyon çözümleri alanında önde gelen bir sağlayıcı haline gelmiştir.
KEB'nin ürün yelpazesi, sürücü kontrol cihazları, invertörler, servo motorlar ve dişli motorlar gibi çeşitli endüstriyel otomasyon ürünlerini içerir. Şirketin ürünleri, malzeme taşıma, gıda ve içecek, ambalajlama, baskı ve yenilenebilir enerji gibi birçok farklı uygulamada kullanılmaktadır.
KEB'nin uzmanlık alanlarından biri, özellikle rüzgar türbinleri için sürücü teknolojisi geliştirme konusudur. Şirketin ürünleri dünya genelindeki rüzgar türbinlerinde kullanılmaktadır ve yüksek güvenilirlikleri ve verimlilikleri ile tanınmaktadır.
KEB, yenilikçiliğe bağlı kalarak müşterilerinin ihtiyaçlarını karşılamak için sürekli olarak yeni ürünler ve teknolojiler geliştirmektedir. Şirket, araştırma ve geliştirme konusuna güçlü bir odaklanma sahiptir ve son teknolojileri tasarlamak ve geliştirmek için uzman bir ekibi bulunmaktadır.
Genel olarak, KEB ANTRIEBSTECHNIK, endüstriyel otomasyon sektöründe saygın bir şirket olup, kalite, güvenilirlik ve yenilikçilik konularında ün sahibidir.
KEB ANTRIEBSTECHNIK, endüstriyel uygulamalar için çeşitli değişken frekans sürücüleri (inverter'ler) üretmektedir, bunlar arasında:
COMBIVERT F5 - KEB COMBIVERT F5, asenkron ve senkron motorlarla kullanılmak üzere tasarlanmış yüksek performanslı bir VFD'dir. Farklı güç derecelerinde mevcuttur ve geniş bir endüstriyel uygulama yelpazesinde kullanılabilir.
COMBIVERT S6 - KEB COMBIVERT S6, belirli bir uygulamanın ihtiyaçlarını karşılamak için yapılandırılabilen modüler bir sürücü sistemidir. Farklı güç derecelerinde mevcuttur ve asenkron ve senkron motorlarla kullanıma uygundur.
COMBIVERT H6 - KEB COMBIVERT H6, asenkron ve senkron motorlarla kullanılmak üzere tasarlanmış kompakt bir sürücü sistemidir. Farklı güç derecelerinde mevcuttur ve yer sınırlı uygulamalar için idealdir.
COMBIVERT G6 - KEB COMBIVERT G6, senkron ve asenkron motorlarla kullanılmak üzere tasarlanmış yüksek performanslı bir inverter'dir. Farklı güç derecelerinde mevcuttur ve yüksek performanslı endüstriyel uygulamalar için idealdir.
COMBIVERT F6 - KEB COMBIVERT F6, asenkron ve senkron motorlarla kullanılmak üzere tasarlanmış bir ac sürücü sistemidir. Farklı güç derecelerinde mevcuttur ve bir dizi gelişmiş kontrol özelliğine sahiptir.
COMBIVERT F4, çeşitli endüstriyel uygulamalar için uygun olan çok yönlü ve kompakt bir hız kontrol sistemidir. Asenkron ve senkron motorlarla çalışmak üzere tasarlanmıştır.
COMBIVERT F4, vektör kontrolü, yüksek başlangıç torku ve dahili fren çifti gibi gelişmiş özellikler sunar. Farklı güç derecelerinde mevcuttur ve tek fazlı veya üç fazlı güç kaynakları ile kullanılabilir.
COMBIVERT F4, kullanıcı dostu arayüzü ve bir dizi yerleşik teşhis aracıyla kullanımı kolay şekilde tasarlanmıştır. Kompakt bir tasarıma sahiptir, bu nedenle yer sınırlı uygulamalar için idealdir.
KEB F5
Merhaba,

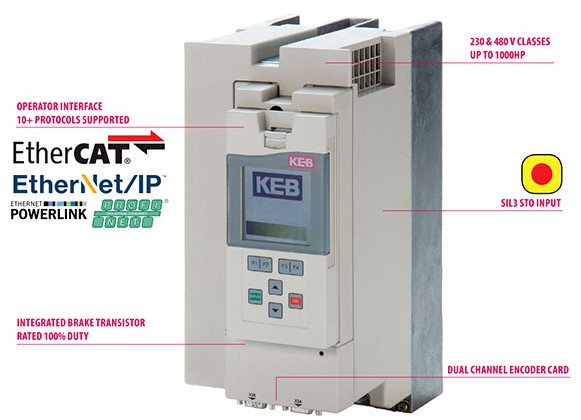

KEB COMBIVERT F5 serisinden KEB F5 VFD (Variable Frequency Drive), geniş bir güç aralığında frekans invertörleri ve servo sistemleri sağlar. Aşağıda bu seriye ait bazı özellikler yer almaktadır:
Model Çeşitliliği ve Güç Aralığı:

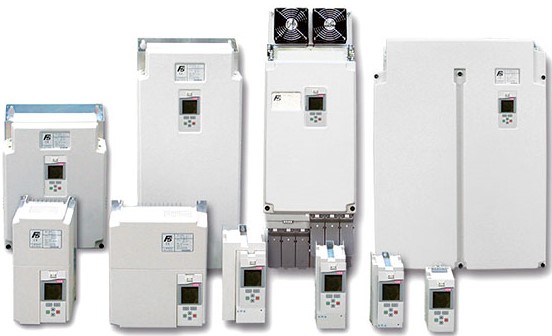

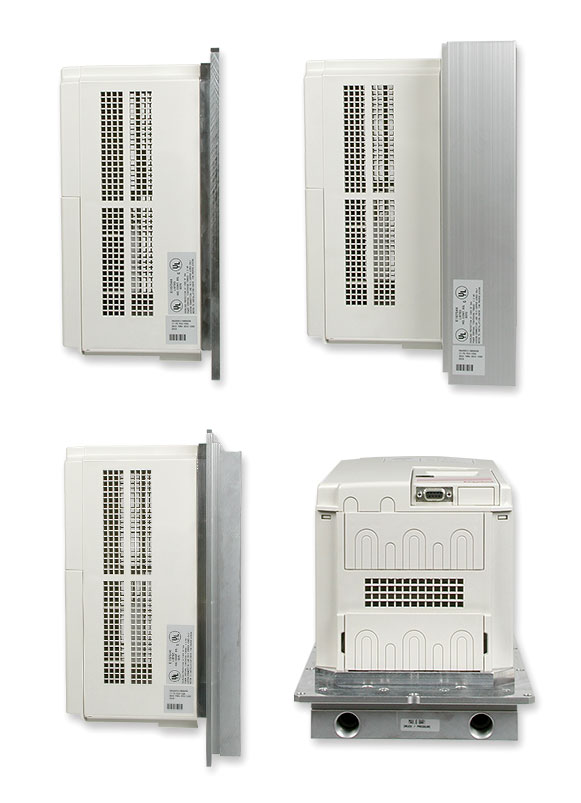

Temel, kompakt ve çoklu modeller dahil olmak üzere çeşitli VFD modelleri sunulur.

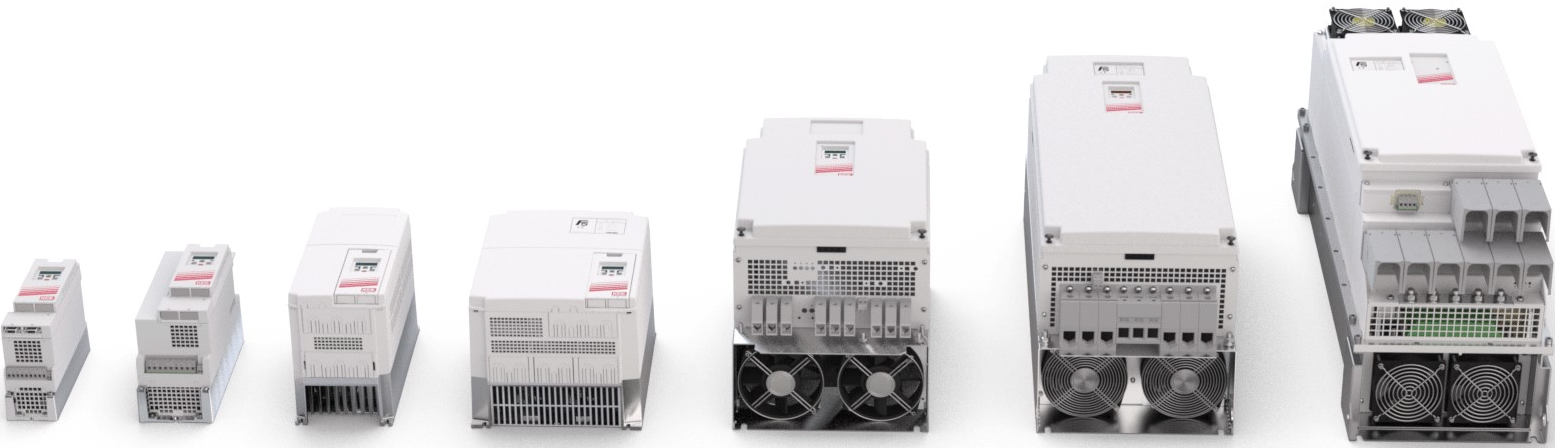

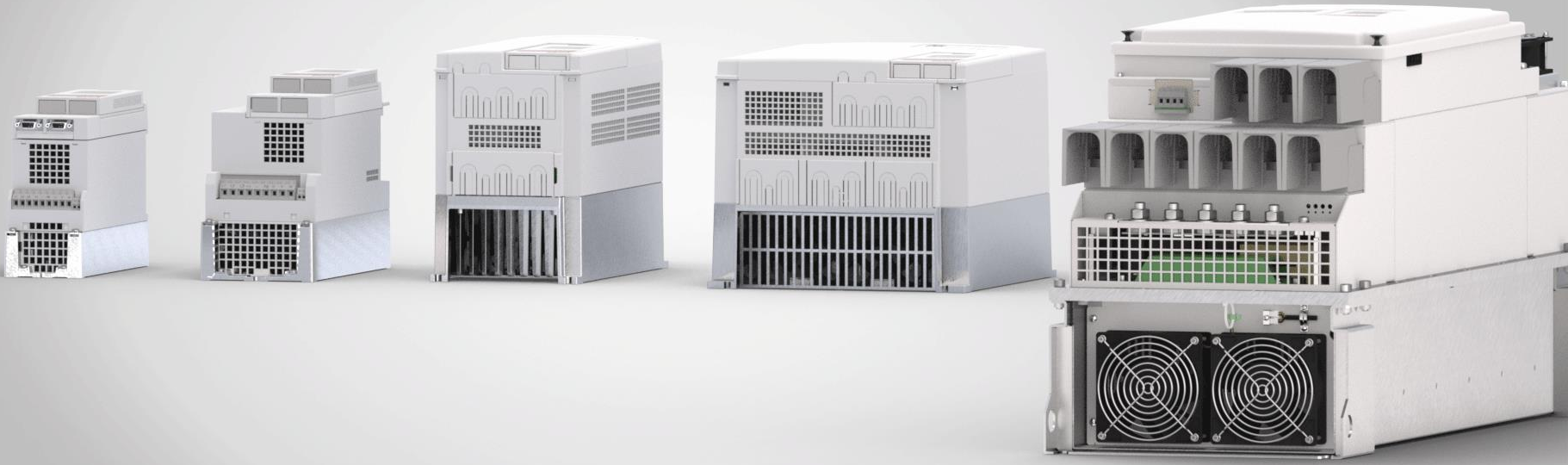

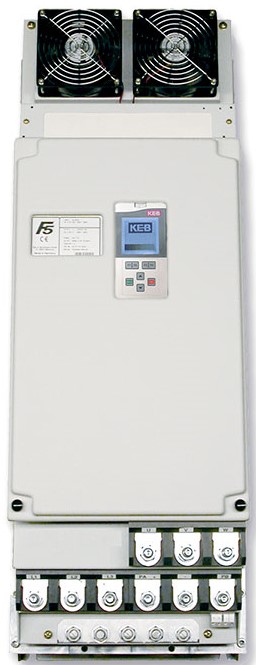

Güç aralığı 0.37 kW'dan 900 kW'a kadar değişir, bu da onları çeşitli endüstriyel uygulamalar için uygun kılar.
Modüler Yapı:
Bu serideki VFD'ler, farklı mekanik mühendislik gereksinimlerini karşılayacak şekilde modüler bir program sunar.
Kaynak ve malzeme kullanımını optimize etme ve tasarım ve uygulama çözümlerinin kolayca uygulanmasını sağlama amacı güdülür.
Kullanıcı Dostu Arabirim:
CP modu, programlanabilir bir menü aracılığıyla kullanıcı dostu bir işlem sağlar.
Dünya genelinde tam programlanabilir kullanıcı yüzeyine sahip ilk sürücü jenerasyonudur ve 6 dilde düz metin operatör rehberliği sunar.
Gelişmiş Kontrol Özellikleri:
Açık ve kapalı döngü sistemleri için çeşitli kontrol modları mevcuttur.
Sensörsüz motor yönetimi (KEB-SMM), pozisyon kontrolü, hız ve tork kontrolü gibi gelişmiş özellikler içerir.
Güvenlik Fonksiyonları:
ISO 13849 ve EN 62061 güvenlik standartlarına uygunluk sağlar.
İçsel 2-kanallı optokuplör kilitlenmesi ile STO (Safe Torque Off) fonksiyonunu destekler.
Esnek Geribesleme Kartı Seçenekleri:
Çeşitli geribesleme kartları ile kapalı döngü operasyonları için esnek çözümler sunar.
Resolver, inkremental encoder, Sin/Cos encoder, Hiperface, EnDat gibi farklı encoder sistemlerini destekler.
+ KEB F5 Brochure (pdf) + KEB F5 Brochure 2 (pdf) + KEB F5 Catalogue (pdf) + KEB F5 INSTRUCTION MANUAL (pdf)
+ KEB F5 Servo manual (pdf) + KEB F5 Servo APPLICATION MANUAL (pdf) + KEB F5 Multi servo manual (pdf)
+ KEB F5 Montage manual (pdf) + KEB F5 Operation Manual for elevator (pdf) + KEB F5 Instruction manual elevator (pdf)
+ KEB F5 Instruction manual (pdf) + KEB F5 Safety Stop (pdf) + KEB F5 Safety Function (pdf) + KEB Sürücüler ana sayfa (2.el)
+ Kullanım kılavuzları KEB inverter hata index KEB Hata kodları 1 KEB Hata kodları 2 KEB Hata kodları 3 KEB Hata kodları 4
